راهنمای تشخیص فیلتر هوای اصلی اطلس کوپکو از تقلبی
ورود ذرات ساینده به واحد هواساز (ایرند)، بزرگ‌ترین تهدید برای کمپرسورهای اسکرو به شمار می‌رود. بسیاری از خریداران به دلیل وفور قطعات بی‌کیفیت کارگاهی در بازار، به دنبال روش‌های قطعی برای تشخیص فیلتر هوای اصلی اطلس کوپکو از تقلبی هستند. نصب یک فیلتر هوای غیراستاندارد، گرد و غبار محیطی را مستقیماً به لایه روغن و مارپیچ‌های فلزی هدایت می‌کند و در کمتر از چند صد ساعت، خطای افزایش دما و خرابی یاتاقان‌ها را پدید می‌آورد.
در این راهنمای مهندسی از کمپ صنعت، معیارهای بازرسی فیزیکی، نحوه تطبیق پارت‌نامبر با پلاک دستگاه و روش‌های تشخیص متریال اورجینال اطلس کوپکو (Atlas Copco) را گام‌به‌گام بررسی می‌کنیم تا از تحمیل خسارت‌های سنگین اورهال به خط تولید کارخانه جلوگیری نمایید.
چرا استفاده از فیلتر هوای تقلبی به نابودی کمپرسور اسکرو ختم می‌شود؟
کمپرسور اسکرو در هر دقیقه هزاران لیتر هوای محیط کارگاه را به درون خود می‌مکد. مهندسان فیلتر هوا را خط مقدم حفاظت فیزیکی از روتورها می‌دانند. کارگاه‌های تولید قطعات غیراستاندارد از کاغذهای سلولزی ارزان‌قیمت اتومبیلی با ضخامت ناهمگون استفاده می‌کنند. این کاغذها منافذی درشت و نامنظم دارند و ذرات ریزتر از ۲۰ میکرون را به سادگی عبور می‌دهند.
هنگامی که این ذرات میکرونی وارد سیستم می‌شوند، در روغن مخلوط شده و مانند یک سمباده ساینده، لایه محافظ روتورها را می‌تراشند. این آلودگی مداوم خیلی زود منافذ فیلتر روغن کمپرسور را می‌بندد و الیاف فیلتر سپراتور را اشباع می‌کند؛ در نتیجه شما نه تنها فیلتر هوا، بلکه کل چرخه فیلتراسیون و روانکاری دستگاه را از دست خواهید داد.

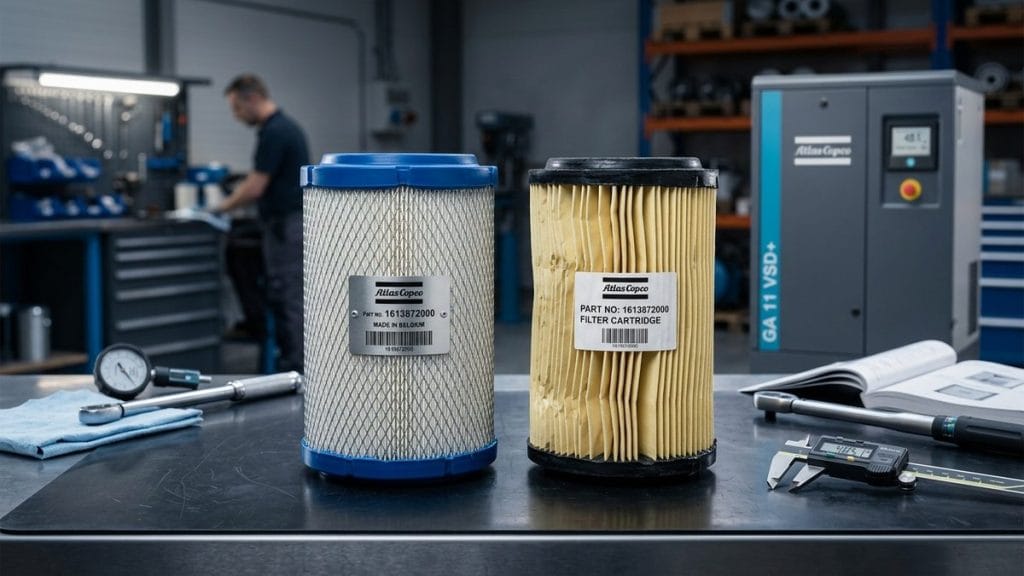

۵ تفاوت فنی و آشکار میان فیلتر هوای اصلی اطلس کوپکو و تقلبی
تکنسین‌های باتجربه نت (نگهداری و تعمیرات) با بررسی چند نشانه کلیدی، قطعه اصلی بلژیکی را از نمونه‌های فیک و متفرقه متمایز می‌سازند:
۱. تراکم، عمق و یکنواختی پلیسه‌های کاغذ میکروگلس
کمپانی Atlas Copco در ساخت فیلترهای استاندارد از مدیاهای چندلایه فایبرگلاس و الیاف سنتتیک ضد رطوبت بهره می‌گیرد. سازندگان، پلیسه‌های کاغذ اصلی را با فواصل میلی‌متری کاملاً یکنواخت و بدون هیچ‌گونه لهیدگی می‌چینند. در مقابل، فیلترهای تقلبی پلیسه‌های نامرتب، فاصله‌های نامتقارن و الیافی با تراکم ضعیف دارند که در زیر بار مکش بالا به یکدیگر می‌چسبند و مسیر عبور هوا را مسدود می‌سازند.
۲. جنس گسکت و فوم پلی‌اورتان آب‌بندی (Gasket Seal)
شرکت اطلس کوپکو بخش لبه یا گلویی فیلتر هوای اصلی را از پلی‌اورتان متراکم، ارتجاعی و انعطاف‌پذیر می‌سازد تا حرارت بالای محفظه موتورخانه فرم آن را تغییر ندهد. سازندگان قطعات تقلبی از فوم‌های سیاه متخلخل، اسفنج‌های معمولی یا پلاستیک خشک بازیافتی استفاده می‌کنند. این لاستیک‌ها در گرمای ۷۰ تا ۹۰ درجه خرد شده یا شل می‌شوند و به هوای تصفیه‌نشده اجازه می‌دهند تا از کناره‌های محفظه (By-pass) بدون فیلتراسیون وارد آنلودر شود.
۳. کیفیت توری فلزی محافظ و چسب‌کاری پایه‌ها
فیلتر هوای اصلی اطلس کوپکو از توری فولادی مشبک با پوشش ضدزنگ گالوانیزه بهره می‌برد که در اثر مکش شدید هوای کمپرسور مچاله نمی‌شود. همچنین در انتهای بالا و پایین المنت اصلی، دستگاه‌های تزریق، چسب پلی‌اورتان را کاملاً یکدست می‌ریزند و هیچ زائده چسبی باقی نمی‌گذارند؛ اما در کارگاه‌های غیرمجاز، چسب حرارتی زرد یا کدر را به صورت دستی می‌ریزند که قطرات آن روی کاغذ فیلتر سرریز می‌کند.
۴. فونت حکاکی پارت‌نامبر و برچسب بسته‌بندی
روی فیلترهای اورجینال اطلس کوپکو، کارخانه سازنده، پارت‌نامبر ۱۰ رقمی و کشور مبدأ را با فونت شرکتی یکدست و لیزری بر روی پلی‌اورتان یا بدنه فلزی حک می‌کند. جعبه‌های اصلی دارای کارتن ضخیم و برچسب سفید با بارکد خوانا و پارت‌نامبر مشخص هستند؛ در حالی که فیلترهای تقلبی اغلب برچسب‌های کدر با چاپ نامتقارن دارند یا کد فنی آن‌ها با مدل واقعی دستگاه همخوانی ندارد.
۵. تفاوت در افت فشار اولیه (Initial Pressure Drop)
مهندسان فیلتر هوای اصلی را طوری طراحی کرده‌اند که کمترین مقاومت را در برابر جریان هوای ورودی ایجاد کند (افت فشار اولیه زیر ۲ میلی‌بار). فیلترهای نامرغوب به دلیل مسدود ساختن غیرطبیعی مسیر مکش، مصرف برق الکتروموتور را تا ۵ درصد بالا می‌برند و فشار مضاعفی را به شیر آنلودر تحمیل می‌نمایند.
جدول مقایسه جامع مشخصات فیلتر هوای اصلی اطلس کوپکو با نمونه تقلبی
| مشخصه ارزیابی | فیلتر هوای اصلی Atlas Copco | فیلتر هوای تقلبی / کارگاهی |
|---|---|---|
| جنس کاغذ مدیای فیلتر | میکروگلس چندلایه ضد رطوبت با تخلخل کنترل‌شده | کاغذ سلولزی معمولی و نازک با بافت متغیر |
| طول عمر مفید کارکرد | ۲۰۰۰ تا ۳۰۰۰ ساعت در شرایط نرمال | کمتر از ۵۰۰ تا ۸۰۰ ساعت (پوسیدگی زودرس) |
| کیفیت لاستیک آب‌بندی | پلی‌اورتان کشسان و بدون درز با حافظه الاستیک | فوم خشک، لاستیک بازیافتی یا اسفنج نرم |
| مقاومت ساختار توری | مش فولادی گالوانیزه مقاوم در برابر مکش قوی | توری نازک با احتمال دفرمگی و لهیدگی |
| راندمان جذب ذرات | ۹۹.۹ درصد ذرات بزرگ‌تر از ۳ میکرون | کمتر از ۷۰ درصد (نفوذ ریزگردها به ایرند) |
| چسب‌کاری انتهای المنت | تزریق رباتیک یکنواخت بدون قطره یا لکه اضافی | ریزش دستی چسب حرارتی و مسدود شدن منافذ |
پارت‌نامبرهای پرمصرف فیلتر هوای اطلس کوپکو در ایران
کمپانی اطلس کوپکو بر اساس توان دستگاه (از ۱۱ تا ۲۵۰ کیلووات) و تیپ کمپرسور، شماره‌های فنی گوناگونی را ارائه می‌دهد. برای مشاهده مشخصات دقیق، ابعاد فیزیکی و انتخاب فیلتر متناسب، بخش فیلتر هوای کمپرسور کمپ صنعت شامل محبوب‌ترین شماره فنی‌های اورجینال است:
- پارت‌نامبر 1613872000: مناسب کمپرسورهای اسکرو صنعتی سری GA، جهت بررسی مشخصات فنی به صفحه فیلتر هوای اطلس کوپکو 1613872000 مراجعه نمایید.
- پارت‌نامبر 1613900100: از پرکاربردترین فیلترهای ورودی در سری GA30 و GA37، برای استعلام به صفحه فیلتر هوای اطلس کوپکو 1613900100 سر بزنید.
- پارت‌نامبر 1619126900: فیلتر هوای ورودی کارتریجی برای شرایط کاری سخت، در صفحه فیلتر هوای اطلس کوپکو 1619126900 در دسترس است.
- پارت‌نامبر 1613740800: فیلتر استاندارد اسکروهای سایز متوسط، جهت مشاهده اطلاعات به صفحه فیلتر هوای اطلس کوپکو 1613740800 رجوع کنید.
- پارت‌نامبر 1503019000: فیلتر المنت استوانه‌ای مکش قوی، در صفحه فیلتر هوای اطلس کوپکو 1503019000 قابل مشاهده است.
- پارت‌نامبر 1619279800: فیلتر مقاوم در برابر محیط‌های پر گردوغبار معدنی، جزئیات در صفحه فیلتر هوای اطلس کوپکو 1619279800 درج شده است.
- پارت‌نامبر 1621574200: فیلتر اختصاصی ظرفیت‌های بالا، در صفحه فیلتر هوای اطلس کوپکو 1621574200 بررسی فرمایید.
هر چند وقت یک‌بار باید فیلتر هوای کمپرسور را تعویض نماییم؟
کمپانی اطلس کوپکو دوره تعویض استاندارد فیلتر هوا را بین ۲۰۰۰ تا ۳۰۰۰ ساعت کارکرد (حداکثر یک سال) تعیین می‌کند. با این حال، اگر کمپرسور شما در صنایع آلاینده مانند ریخته‌گری، کارخانجات سیمان، کاشی و سرامیک، سنگ‌بری یا نجاری فعالیت دارد، این دوره به ۱۰۰۰ ساعت یا کمتر کاهش می‌یابد.
هرگز فیلتر هوای کثیف را با باد شدید تمیز نکنید؛ فشار باد بافت میکرونی کاغذ را باز می‌کند و راندمان به دام انداختن ذرات را از بین می‌برد. پس از پایان عمر مفید، تعویض کامل فیلتر ارزان‌ترین راهکار برای بیمه کردن ایرند چند صد میلیونی دستگاه شماست.
پرسش‌های متداول درباره تشخیص اصالت فیلتر هوای اطلس کوپکو
آیا فیلتر معادل برند معتبر مان (MANN) به جای اصلی قابل استفاده است؟
بله، فیلترهای برند معتبر MANN-FILTER کیفیت استاندارد جهانی دارند و کارشناسان آن‌ها را معادل درجه یک می‌دانند. خطر اصلی مربوط به نمونه‌های کارگاهی بی‌نام‌ونشان و فیلترهای تقلبی است که با نام و لوگوی جعلی اطلس کوپکو وارد بازار می‌کنند.
بارزترین نشانه خرابی یا تقلبی بودن فیلتر هوا روی عملکرد دستگاه چیست؟
سیاه شدن سریع روغن کمپرسور، رسوب لجن در مخزن سپراتور، افزایش مداوم دمای کاری ایرند و آلارم اخطار اختلاف فشار هوای ورودی در کنترلر الکتورنیکون (Elektronikon) اصلی‌ترین نشانه‌ها هستند.
چگونه از تطابق کامل پارت‌نامبر فیلتر هوا با مدل کمپرسور اطمینان حاصل کنیم؟
بهترین شیوه، بررسی پلاک فلزی روی شاسی کمپرسور (شامل مدل، سال ساخت و شماره سریال) و استعلام آن از روی کاتالوگ قطعات یدکی سازنده است.
مشاوره تخصصی و استعلام اصالت با تصویر پلاک دستگاه
به دلیل تنوع گسترده تیپ‌های کمپرسور اسکرو اطلس کوپکو (سری‌های GA, GX, GR, VSD)، مهندسان کمپ صنعت همواره پیشنهاد می‌کنند قبل از ثبت سفارش و خرید، تصویر پلاک مشخصات دستگاه را به کارشناسان فنی ما ارسال نمایید. مهندس فرنام با تکیه بر سال‌ها تجربه در صنعت هوای فشرده و تجهیزات Atlas Copco، دقیق‌ترین پارت‌نامبر اصلی و معادل سازگار را برای دستگاه شما تایید خواهد کرد.
جهت استعلام موجودی و دریافت قیمت قطعات، به صفحه تماس با ما مراجعه فرمایید یا مشخصات کمپرسور خود را ارسال نمایید.
