انتخاب مخزن کمپرسور هوا | راهنمای کامل محاسبه حجم و زمان پر شدن مخزن

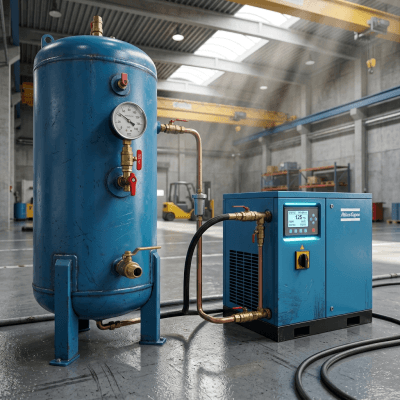

انتخاب مخزن کمپرسور هوا یکی از مهم‌ترین تصمیم‌ها در طراحی سیستم هوای فشرده است که متأسفانه بسیاری از صنایع آن را جدی نمی‌گیرند. مخزن یا تانک ذخیره هوای فشرده، تنها یک ظرف فلزی ساده نیست؛ بلکه قلب تپنده سیستم شما برای پایدارسازی فشار، کاهش بار اضافی کمپرسور، کاهش مصرف انرژی و افزایش عمر دستگاه است. در این مقاله به‌صورت گام‌به‌گام یاد می‌گیرید چطور حجم مخزن مناسب را محاسبه کنید، رابطه هوادهی کمپرسور با مخزن چیست و چگونه زمان پر شدن مخزن را با یک فرمول ساده به‌دست آورید.
اگر هنوز کمپرسور خود را انتخاب نکرده‌اید، پیشنهاد می‌کنیم ابتدا مقاله انتخاب کمپرسور را مطالعه کنید و از محاسبه‌گر هوشمند انتخاب کمپرسور اسکرو استفاده کنید.
چرا انتخاب مخزن مناسب این‌قدر مهم است؟
مخزن ذخیره هوای فشرده چند وظیفه حیاتی در سیستم شما بر عهده دارد:
- پایدارسازی فشار: جریان هوای خروجی از کمپرسور ضربانی و ناپایدار است. مخزن مثل یک لکه‌گیر (بافر) عمل می‌کند و نوسانات فشار را حذف می‌کند.
- کاهش سیکل‌های روشن و خاموش: هر بار استارت موتور کمپرسور، جریان هجومی بالا و تنش مکانیکی ایجاد می‌کند. مخزن بزرگ‌تر یعنی استارت کمتر و عمر بیشتر.
- حذف آب و روغن: در مخزن، سرعت هوا کم می‌شود و بخشی از رطوبت به‌صورت میعان ته‌نشین و از فلاپ مخزن تخلیه می‌شود.
- پاسخ به پیک مصرف: اگر لحظه‌ای مصرف کارخانه از ظرفیت کمپرسور بیشتر شود، مخزن این اختلاف را جبران می‌کند و افت فشار رخ نمی‌دهد.
انتخاب غلط مخزن یعنی یا پول اضافه برای حجم بی‌استفاده، یا افت فشار، کارکرد کوتاه‌مدت کمپرسور و صورتحساب سنگین برق.
محاسبه ساده زمان لازم برای پر شدن تانک مخزن کمپرسور
محاسبه زمان پر شدن مخزن کمپرسور
با وارد کردن حجم مخزن، دبی کمپرسور و فشار شروع و پایان، زمان پر شدن مخزن را با احتساب نشتی لوله‌کشی محاسبه کنید
💡 اگر زمان واقعی پر شدن مخزن بیش از ۲۰٪ از این محاسبه بیشتر باشد، کمپرسور شما دچار افت هوادهی است (سایش روتور، نشتی شیر یک‌طرفه یا فیلتر مسدود) و نیاز به سرویس دارد.
فرمول محاسبه زمان پر شدن مخزن
زمان پر شدن مخزن از رابطه t = (V × ΔP) ÷ Q محاسبه می‌شود که در آن V حجم مخزن بر حسب لیتر، ΔP اختلاف فشار شروع و پایان بر حسب bar و Q هوادهی مؤثر کمپرسور بر حسب لیتر بر ثانیه است. هوادهی مؤثر، دبی اسمی کمپرسور پس از کسر درصد نشتی لوله‌کشی و شبکه است؛ در شبکه‌های هوای فشرده قدیمی معمولاً ۱۰ تا ۲۰ درصد هوای تولیدی از طریق نشتی هدر می‌رود.
چرا درصد نشتی مهم است؟
هوادهی اعلام‌شده در کاتالوگ کمپرسور، هوادهی در خروجی دستگاه است؛ اما آنچه به مخزن می‌رسد، دبی کمتر از نشتی‌های لوله‌کشی، اتصالات، شیرآلات و هیدرولیک، است. با در نظر گرفتن درصد نشتی، محاسبه به واقعیت نزدیک‌تر می‌شود. برای شبکه آب‌بندی‌شده و نو، مقدار ۵ درصد و برای شبکه‌های قدیمی ۱۵ تا ۲۰ درصد وارد کنید.
کاربرد این محاسبه در سرویس کمپرسور
اگر زمان واقعی پر شدن مخزن از محاسبه نظری بیشتر باشد، یعنی کمپرسور هوادهی واقعی‌اش کمتر از عدد پلاک است؛ این ساده‌ترین تست میدانی برای تشخیص افت هوادهی ناشی از سایش روتور، نشتی شیر یک‌طرفه پیستون یا فیلتر ورودی مسدود است. برای انتخاب حجم مخزن مناسب، راهنمای کامل انتخاب مخزن و برای انتخاب خود دستگاه محاسبه‌گر انتخاب کمپرسور کمپ صنعت را ببینید.
قوانین سریع: مخزن چند لیتری برای کمپرسور من لازم است؟
اگر فرصت محاسبه ندارید، دو قانون تجربی رایج صنعت این است:
- قانون اروپایی (اتصال کوتاه): به‌ازای هر مترمکعب بر دقیقه هوادهی کمپرسور، حدود ۱۰۰ تا ۱۵۰ لیتر حجم مخزن در نظر بگیرید.
- قانون آمریکایی (بر پایه توان موتور): برای هر اسب بخار توان موتور، حدود ۱ تا ۲ گالن مخزن؛ یعنی برای کمپرسور ۱۰ اسب، حدود ۴۰۰ تا ۸۰۰ لیتر.
اما این قوانین فقط نقطه شروع هستند. برای طراحی دقیق، باید با فرمول‌های استاندارد مخزن را محاسبه کنید که در ادامه آموزش می‌دهیم.
فرمول اصلی محاسبه حجم مخزن هوای فشرده
فرمول بر اساس اختلاف فشار روشن و خاموش
مبنای استاندارد محاسبه مخزن (بر اساس استاندارد CAGI/Pneumrop) این فرمول است:
V = (t × Q) ÷ (P1 − P2)
که در آن:
- V = حجم مخزن بر حسب لیتر
- t = زمان مجاز بین دو استارت کمپرسور (معمولاً ۲۰ تا ۳۰ ثانیه برای کمپرسورهای پیستونی و تا چند دقیقه برای اسکرو)
- Q = هوادهی کمپرسور بر حسب لیتر بر ثانیه (l/s)
- P1 = فشار بالای سوییچ (فشار خاموشی) بر حسب بار
- P2 = فشار پایین سوییچ (فشار روشنی) بر حسب بار
مثال عملی محاسبه مخزن
فرض کنید کمپرسور پیستونی شما هوادهی ۴۰۰ لیتر بر دقیقه (یعنی حدود ۶.۶ لیتر بر ثانیه) دارد و سوییچ فشار روی روشنی ۸ بار و خاموشی ۱۰ بار تنظیم است. می‌خواهیم فاصله بین دو استارت حداقل ۳۰ ثانیه باشد:
V = (۳۰ × ۶.۶) ÷ (۱۰ − ۸) = ۱۹۸ ÷ ۲ = ۹۹ لیتر
یعنی یک مخزن ۱۰۰ لیتری حداقل نیاز است؛ اما با در نظر گرفتن رشد آینده مصرف، مخزن ۲۰۰ لیتری انتخاب امن‌تر و اقتصادی‌تری است.
محاسبه مخزن برای کمپرسور اسکرو با درایو ثابت و VSD
در کمپرسورهای اسکرو (پیچی) که به‌صورت پیوسته کار می‌کنند، مخزن نقش متفاوتی دارد:
- کمپرسور اسکرو با درایو ثابت (Fixed Speed): کمپرسور در حالت بیکار (Unload) نیز برق مصرف می‌کند. مخزن بزرگ‌تر زمان بیکاری را کاهش می‌دهد؛ به همین دلیل برای این مدل‌ها به‌ازای هر m³/min هوادهی، ۱۵۰ تا ۲۰۰ لیتر مخزن توصیه می‌شود.
- کمپرسور اسکرو VSD (دور متغیر): چون دور موتور با مصرف تنظیم می‌شود، نوسان کمتری دارید و مخزن کوچک‌تر (حدود ۱۰۰ لیتر به‌ازای هر m³/min) کافی است؛ اما یک مخزن «خام» (Wet Tank) پس از کمپرسور همچنان برای میعان‌گیری و پایداری لازم است.
رابطه هوادهی کمپرسور و مخزن؛ عددی که باید بدانید
هوادهی (Capacity یا FAD) یعنی حجم هوای آزادی که کمپرسور در هر واحد زمان به‌صورت هوای فشرده تحویل می‌دهد و معمولاً بر حسب m³/min یا l/s یا CFM بیان می‌شود. این عدد مهم‌ترین ورودی محاسبه مخزن است:
- هرچه هوادهی بالاتر باشد، مخزن در زمان یکسان هوای بیشتری ذخیره می‌کند و می‌تواند مصارف پیک بزرگ‌تری را پوشش دهد.
- اگر مخزن نسبت به هوادهی کوچک انتخاب شود، سوییچ فشار مدام خاموش و روشن می‌شود (Short Cycling) و در کمپرسور پیستونی موتور داغ می‌کند و در اسکرو، مصرف برق بی‌دلیل بالا می‌رود.
- اگر مخزن خیلی بزرگ باشد (بیش از حد لازم)، زمان پر شدن طولانی می‌شود، کمپرسور مدت زیادی زیر بار کامل کار می‌کند و هزینه اولیه هم بالا می‌رود.
محاسبه زمان پر شدن مخزن؛ فرمولی که هر تکنسین باید بلد باشد
یکی از کاربردی‌ترین محاسبات برای تست سلامت کمپرسور و صحت انتخاب مخزن، محاسبه زمان پر شدن مخزن است.
فرمول زمان پر شدن مخزن
t = (V × ΔP) ÷ Q
که در آن:
- t = زمان پر شدن بر حسب ثانیه
- V = حجم مخزن بر حسب لیتر
- ΔP = اختلاف فشار ابتدایی و انتهایی بر حسب بار
- Q = هوادهی واقعی کمپرسور بر حسب لیتر بر ثانیه
مثال: مخزن ۵۰۰ لیتری با کمپرسور اسکرو
کمپرسوری با هوادهی ۲۰۰۰ لیتر بر دقیقه (۳۳.۳ لیتر بر ثانیه) به مخزن ۵۰۰ لیتری وصل است. فشار اولیه مخزن ۶ بار و هدف ۱۰ بار است:
t = (۵۰۰ × ۴) ÷ ۳۳.۳ = ۶۰ ثانیه
یعنی مخزن در یک دقیقه از ۶ به ۱۰ بار می‌رسد. این همان تکنیکی است که تکنسین‌های سرویس برای تست افت هوادهی استفاده می‌کنند: اگر زمان پر شدن واقعی از محاسبه‌شده بیشتر باشد، کمپرسور دچار افت هوادهی است و نیاز به سرویس دارد (سایش روتور، نشتی شیر یک‌طرفه، یا خرابی قطعات که در مقاله آموزش تعویض فیلتر سپراتور کمپرسور در ۵ مرحله + نکات ایمنی به‌طور کامل بررسی کرده‌ایم).
نکته هوادهی: هوای «ورودی» نه هوای «خروجی»
در محاسبات، حتماً از هوادهی FAD استفاده کنید، نه حجم جابجایی پیستون. ظرفیت FAD در فشارهای بالاتر کمتر است؛ مثلاً یک کمپرسور در ۷.۵ بار ممکن است ۵ لیتر بر ثانیه بدهد و همان دستگاه در ۱۳ بار فقط ۳.۵ لیتر بر ثانیه. جدول‌های فشار-دبی کاتالوگ (مثل جدول‌های سری GA اطلس کوپکو) دقیقاً برای همین است.
هوادهی در برابر مصرف هوا؛ کدام‌یک مبنای انتخاب مخزن است؟
نکته‌ای که بسیاری را اشتباه می‌اندازد: مخزن باید بر اساس الگوی مصرف کارخانه تنظیم شود، نه فقط هوادهی کمپرسور:
- اگر مصرف شما پیوسته و یکنواخت است، مخزن متوسط کافی است.
- اگر مصرف ضربه‌ای است (کالسکه هوای پنوماتیک، پرکن بطری، blast و…)، مخزن باید بتواند پیک چند ثانیه‌ای را خالی نکند. برای این حالت فرمول حجم پیک مصرف:
V = (Q_pیک × t_پیک) ÷ (P_کار − P_حداقل مجاز)
این دقیقاً همان جایی است که یک مخزن بزرگ‌تر از حالت عادی، جان کمپرسور را نجات می‌دهد.
فشار کاری مخزن را دست‌کم نگیرید
مخزن باید حتماً فشار تست و فشار کاری بالاتر از فشار خاموشی کمپرسور داشته باشد. مخزن‌های ایرانی معمولاً با فشار کاری ۱۰ و ۱۲ بار و تست ۱۵ تا ۱۸ بار ساخته می‌شوند. اگر کمپرسور اسکرو شما روی ۱۳ بار کار می‌کند، مخزن ۱۲ بارِ استاندارد کافی نیست و باید مخزن با فشار کاری بالاتر بخرید. مخزن باید دارای استاندارد جوش و گواهی فشار (طبق استاندارد ملی یا ASME/CE) باشد.
چک‌لیست نهایی انتخاب مخزن کمپرسور
- حجم مخزن را با فرمول V = (t × Q) ÷ ΔP محاسبه کنید.
- فشار کاری مخزن حداقل ۱ بار بالاتر از فشار خاموشی کمپرسور باشد.
- برای کمپرسور پیستونی: ۱۰۰ تا ۱۵۰ لیتر به‌ازای هر m³/min.
- برای اسکرو Fixed Speed: ۱۵۰ تا ۲۰۰ لیتر به‌ازای هر m³/min.
- برای اسکرو VSD: حدود ۱۰۰ لیتر به‌ازای هر m³/min.
- مخزن دارای فلاپ تخلیه میعانات (ترجیحاً اتوماتیک) باشد.
- محل نصب: هوای آزاد، دور از منابع حرارت، با امکان سرویس فلاپ.
- پس از نصب، زمان پر شدن مخزن را تست و با محاسبه مقایسه کنید.
سوالات متداول درباره انتخاب مخزن کمپرسور
مخزن بزرگ‌تر همیشه بهتر است؟
نه. مخزن بیش از حد بزرگ هزینه و فضای اضافه دارد و زمان پر شدن طولانی باعث کارکرد طولانی زیر بار و استهلاک می‌شود. حجم را محاسبه کنید، نه حدس.
اگر دو کمپرسور به یک مخزن وصل شوند چه؟
هوادهی‌ها با هم جمع می‌شوند؛ مخزن باید بر اساس مجموع هوادهی هر دو دستگاه و سیکل تداوم‌یافته محاسبه شود.
زمان پر شدن مخزن چقدر باید باشد؟
ملاک مطلقی وجود ندارد، اما اگر زمان واقعی بیش از ۲۰٪ از محاسبه نظری بیشتر باشد، کمپرسور دچار افت هوادهی است و نیاز به سرویس دارد.
مخزن عمودی یا افقی؟
از نظر عملکرد فرقی ندارند. مخزن عمودی فضای کمتری می‌گیرد و برای کارگاه‌های کوچک مناسب‌تر است؛ افقی نصب و سرویس راحت‌تری دارد.
جمع‌بندی
انتخاب مخزن کمپرسور، یعنی تعادل میان حجم، فشار و الگوی مصرف. با فرمول‌های ساده‌ای که در این مقاله دیدید — محاسبه حجم بر اساس هوادهی و اختلاف فشار، و محاسبه زمان پر شدن مخزن برای تست سلامت سیستم — می‌توانید بدون حدس و خطا تصمیم بگیرید. اگر در انتخاب همزمان کمپرسور و مخزن نیاز به مشاوره دارید، کارشناسان کمپ صنعت از طریق صفحه تماس در کنار شما هستند.
